El agua ultrapura es esencial para el enjuague de obleas, la limpieza de virutas, el grabado, la fotolitografía y otros procesos de fabricación de semiconductores. Incluso los niveles de trazas de sales, partículas, materia orgánica o microorganismos pueden contaminar las superficies de las obleas y reducir el rendimiento del producto.
Un diseño adecuado Sistema de agua ultrapura para la fabricación de semiconductores Combina pretratamiento, ósmosis inversa, EDI y pulido final para proporcionar agua estable de alta pureza en el punto de producción.
Durante la producción de semiconductores, el agua entra en contacto directo con obleas y componentes electrónicos. El agua sin tratar puede contener:
Estas impurezas pueden dejar residuos en las superficies de las obleas o interferir en con procesos de fabricación sensibles.
ASTM D5127 Proporciona orientación sobre la calidad del agua para la fabricación de electrónica y semiconductores. La pureza requerida debe seleccionarse de acuerdo con el proceso de producción y medirse en el punto de distribución.

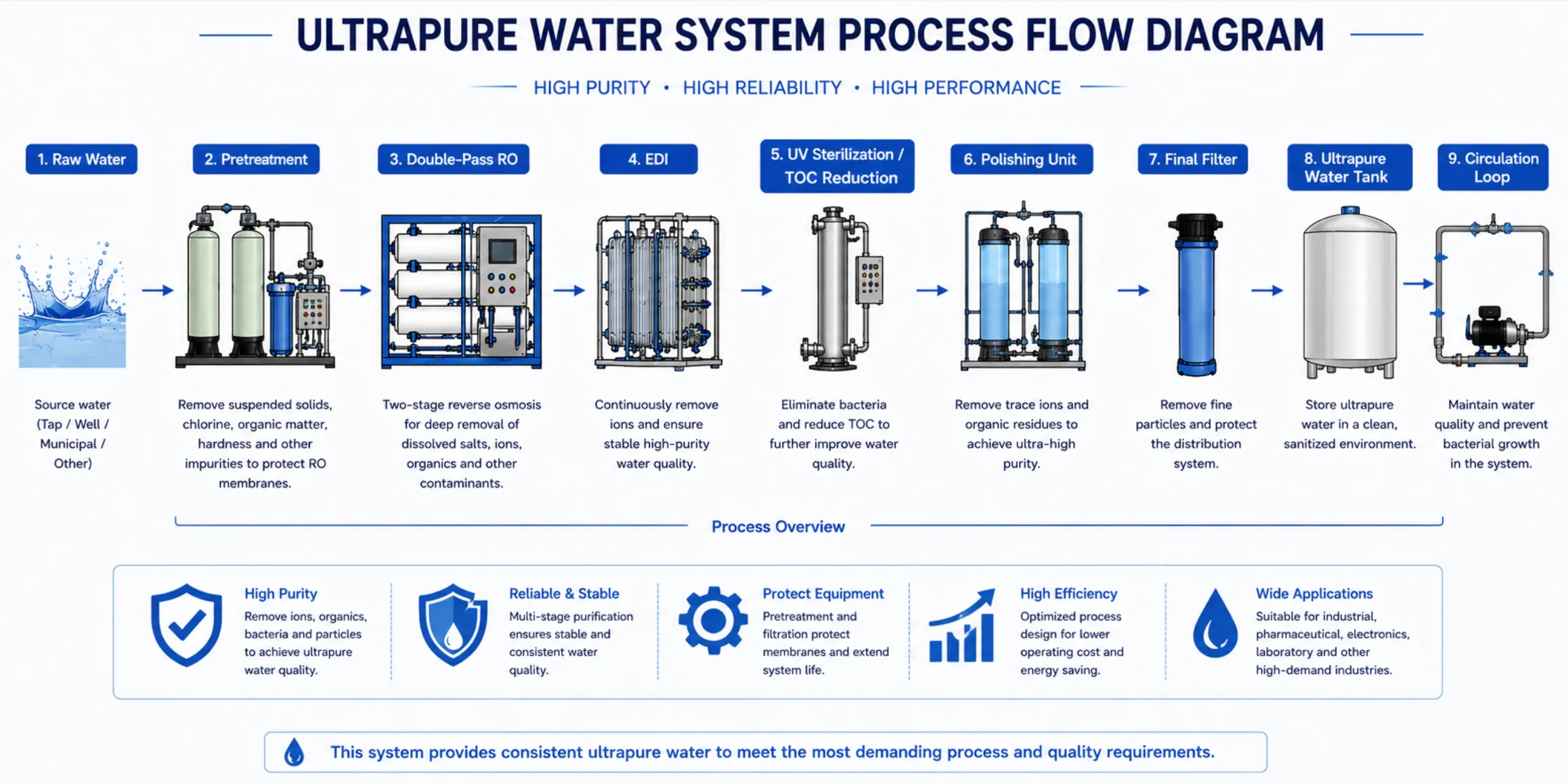

Un proceso típico es:
Agua Cruda → Pretratamiento → RO de Doble Paso → EDI → Esterilización UV / Reducción de TOC → Unidad de Pulido → Filtro Final → Tanque de Agua Ultrapura → Bucle de Circulación

El pretratamiento elimina los sólidos en suspensión, el cloro, la dureza y la materia orgánica. Dependiendo de la calidad del agua cruda, puede incluir:
El pretratamiento estable protege las membranas de RO y reduce el mantenimiento del sistema.
RO de doble paso elimina la mayoría de las sales disueltas, sílice, dureza y contaminantes orgánicos. También proporciona agua de alimentación adecuada para la unidad EDI aguas abajo.
En comparación con con la ósmosis inversa de un solo paso, la ósmosis inversa de doble paso normalmente proporciona una conductividad más baja y una calidad de agua más estable para la producción de semiconductores y electrónica.
UnSistema de agua ultrapura EDI Elimina continuamente los iones residuales del permeado de RO.
EDI puede producir agua de alta pureza sin una regeneración frecuente de ácidos y álcalis. Los módulos industriales EDI pueden lograr una resistividad del agua del producto de hasta aproximadamente 18 MΩ · cm en condiciones adecuadas de agua de alimentación y funcionamiento, de acuerdo con el diseño del sistema seleccionado.
Para aplicaciones de mayor pureza, el tratamiento adicional puede incluir:
El sistema de distribución es tan importante como el equipo de purificación. Un diseño de tubería deficiente, secciones estancadas o materiales inadecuados pueden causar contaminación secundaria antes de que el agua llegue a la línea de producción.
| Parámetro | Objetivo de diseño típico |
|---|---|
| Resistividad | Hasta 18,2 MΩ · cm a 25 ° C |
| Conductividad | Abajo a aproximadamente 0,055 m / cm |
| TOC | Personalizado según el proceso |
| Sílice | Nivel muy bajo o de rastreo |
| Partículas | Controlado según el proceso de oblea |
| Microorganismos | Estrictamente controlado |
Estos valores son referencias generales. La norma final debe basarse en el proceso de semiconductores, los requisitos de oblea y las especificaciones del punto de uso.
Un confiable Sistema de agua ultrapura RO EDI para plantas semiconductoras Debería considerar:
El sistema debe diseñarse de acuerdo con TDS, dureza, sílice, TOC, turbidez y niveles microbianos. Se requiere un análisis completo del agua antes de la selección del equipo.
La capacidad debe incluir la demanda de producción, el consumo máximo, el flujo de circulación, el agua de limpieza y la futura expansión. Seleccionar el equipo solo de acuerdo con la demanda diaria promedio puede dar como resultado un suministro insuficiente durante el pico de producción.
Las fábricas de semiconductores normalmente requieren un suministro de agua continuo y estable. Las opciones recomendadas incluyen:
El agua ultrapura debe circular continuamente a través de una tubería correctamente diseñada. Las tuberías de acero inoxidable o polímero de alta pureza se pueden seleccionar de acuerdo con el estándar de agua requerido y el presupuesto del proyecto.
Los sistemas de agua ultrapura semiconductores y electrónicos se utilizan comúnmente para:
Ver nuestro Soluciones de tratamiento de agua semiconductoryAplicaciones de tratamiento de agua de fábrica de electrónica Para configuraciones de sistema relacionadas.
Zhongnuo puede personalizar los sistemas de agua ultrapura de semiconductores con:
Para preparar una solución precisa, por favor proporcione:
El agua RO puede ser adecuada para la limpieza electrónica general, pero los procesos semiconductores avanzados generalmente requieren EDI y pulido adicional para lograr niveles iónicos, orgánicos y de partículas más bajos.
El RO de doble paso reduce las sales, la sílice y el dióxido de carbono que entran en la unidad EDI, lo que ayuda a mejorar la estabilidad del agua del producto y la vida útil del EDI.
EDI puede producir agua que se acerca a los 18 MΩ · cm en condiciones adecuadas de agua de alimentación. Lograr agua estable de 18,2 MΩ · cm en el punto de uso puede requerir un pulido adicional y un bucle de circulación correctamente diseñado.
La capacidad debe basarse en la demanda máxima por hora, los turnos de producción, el consumo de limpieza, los requisitos de circulación y la futura expansión de la fábrica.
Un efectivo Sistema de agua ultrapura para la fabricación de semiconductores Requiere más que equipos de RO y EDI. El pretratamiento, el pulido final, el monitoreo en línea y el bucle de distribución deben trabajar juntos para mantener una calidad de agua estable.
Contacto Tratamiento De Agua De Zhongnuo Para un diseño y cotización personalizados del sistema de agua ultrapura semiconductor.
